「磷酸盐涂层的特征」

● 可以得到抛丸不能得到的均匀的表面粗糙状态。
● 在处理前后，处理物品的尺寸变化、重量变化极小。
● 难以出现采用物理方法出现问题的研磨粉末、注塑粉末等异物附着。
● 还适用于采用物理方法难以实现的大型物体、形状复杂的物体。
● 可以适用于采用物理方法那样实现的强度弱的对象物品（薄板等）。此外，
  处理温度也在100℃以下，因此材质不会产生物理变化。
● 通过选择适当的表面处理（后处理），可以得到更加牢固的结合力。
● 难以出现物理方法方面出现的结合力的经时劣化。

「腐蚀与化学合成处理」

水环境

● 腐蚀反应是通过阳极反应（氧化反应）与阴极反应（还原反应）的组合产生的。
● 腐蚀生成物主要是由于阴极反应，金属表面附近的pH上升后产生的不溶性金属水合氧化物。

化学合成处理

●化学合成处理通过利用上述反应，人工将溶解度极小的适当的氧化剂（Ex：NO2、NO3）与阳离子（Ex:Zn、Mn、Ｎｉ）   或者阴离子（Ex：PO4）组合后进行。

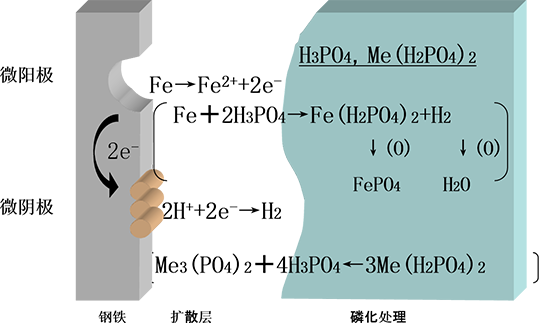

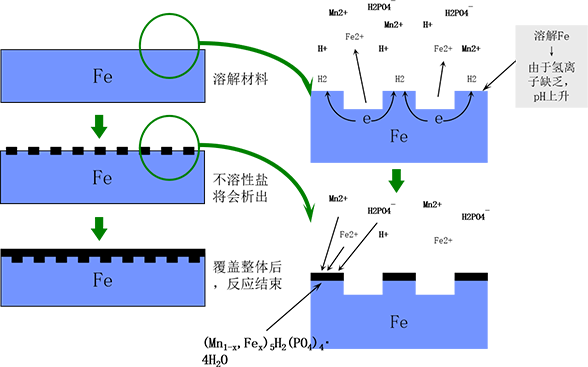

「化学合成处理涂层的形成机制」

「磷酸盐处理涂层的析出模式」

「化成处理的定义」

「化成处理=帕卡处理」

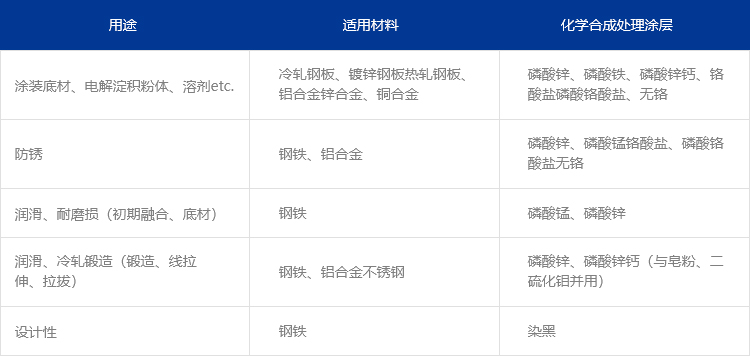

「化学合成处理涂层的用途」

「化学合成处理涂层的用途」

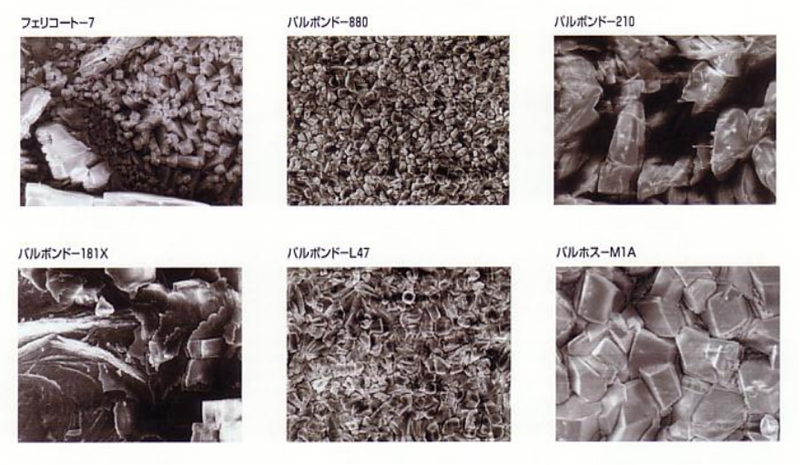

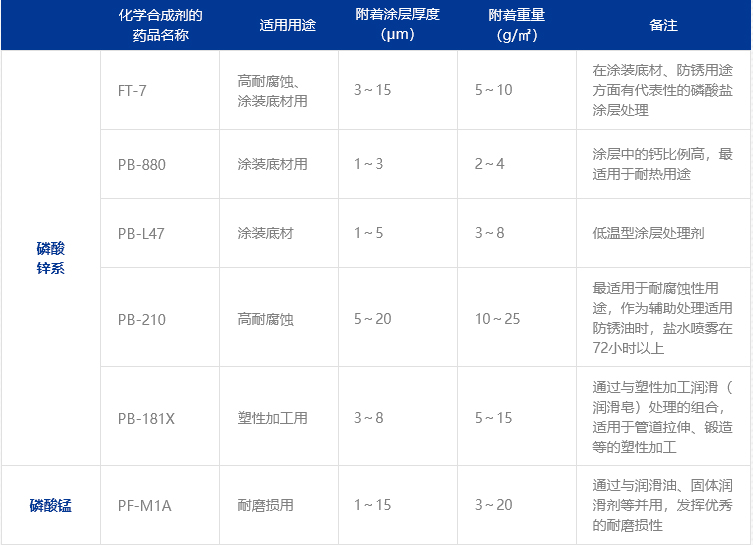

「各种磷酸盐涂层剂的特征」

「电镀与化学合成处理的工序比较（化学合成处理）」

水环境

化学合成处理的工序实例（钢铁材料

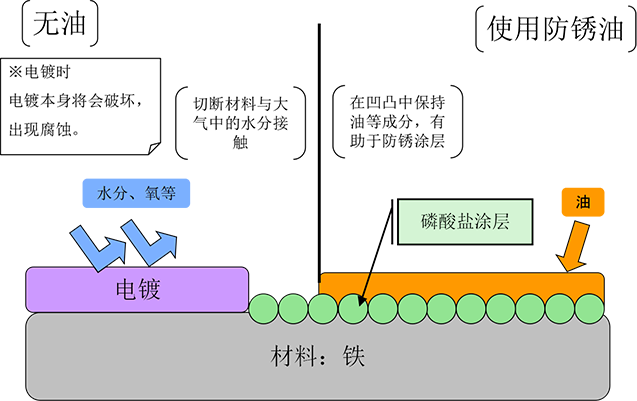

「化学合成材料的作用 临时防锈」

「磷酸锰涂层的特征」

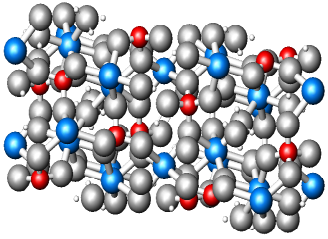

涂层的性质

分子式： (Mn1-x,Fex)5H2(PO4)4･4H2O
结晶构造：单斜晶系
硬    度：5（莫氏硬度）
耐 热 性：370℃（示差热分析）

涂层的性质

→滑动部件（齿轮、轴承、凸轮等）
由于与油脂的亲和性优秀，因此润滑剂的保持能力很高。
由于是结合性良好的无机涂层，因此将会吸收应力，防止金属之间直接接触（烧焦）。
通过覆盖滑动表面的缺陷与不均匀性，将会迅速地进行滑动表面的融合。
具有减少滑动部分的噪音与提高滑动部件的耐腐蚀性的效果。

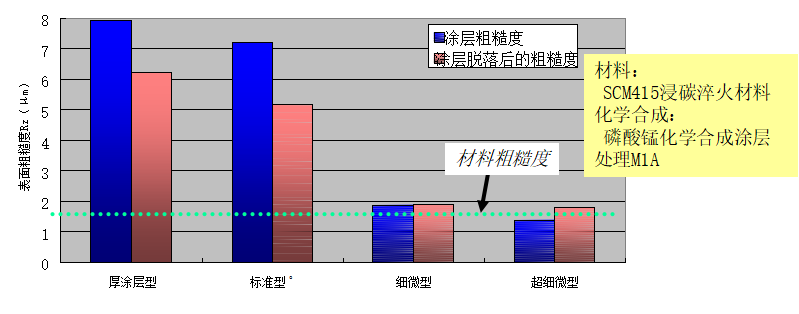

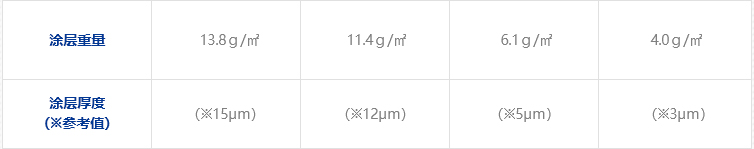

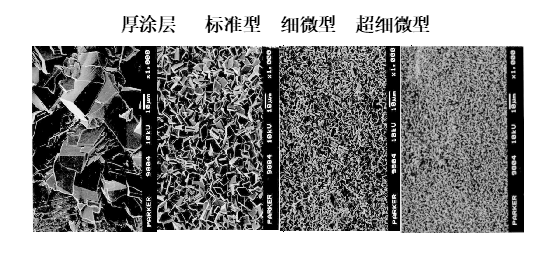

「磷酸锰涂层的变化」

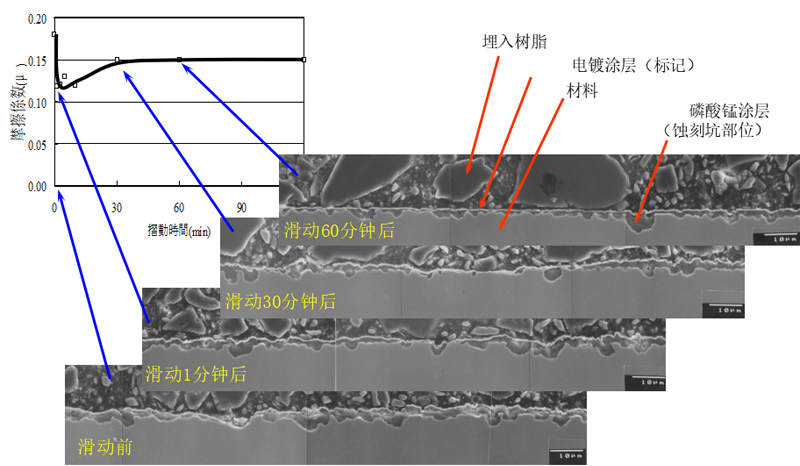

「化学合成涂层在滑动后将会如何（中～高荷重区域）」

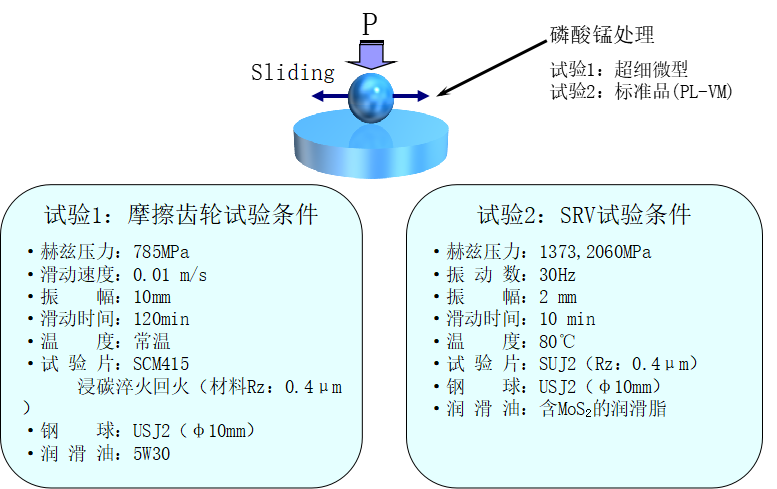

「试验1：采用摩擦齿轮的滑动试验结果」

「磷酸锰的应用实例」

「滑动润滑处理的种类与成本图」
