日本パーカライジング株式会社が誇る　
独自の表面硬化法

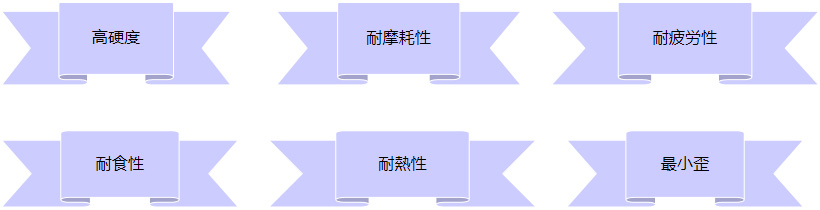

イソナイト処理の主な特性

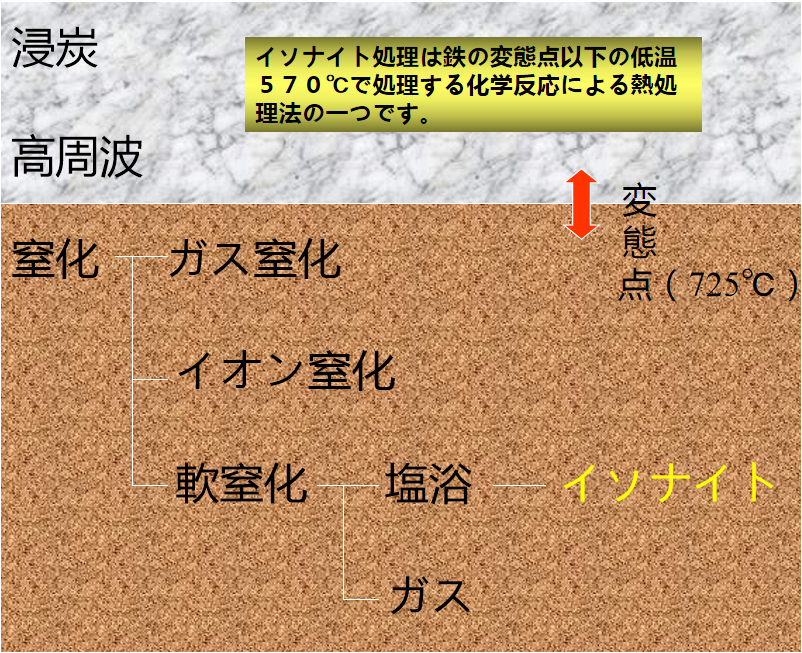

「 表面硬化法 」

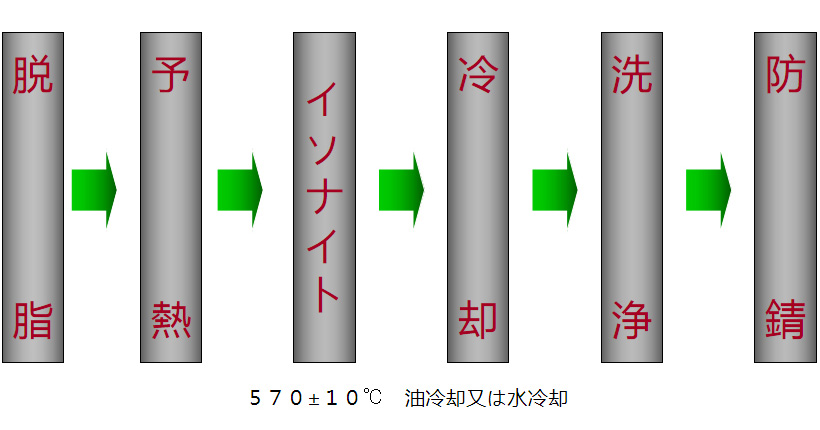

「 イソナイト処理標準工程 」

「 イソナイト処理性能 」

耐摩耗性の向上（化合物層の効果）

鋼材表面層に生成する化合物層は、硬度が高く、緻密な非金属組織であり耐摩耗性を向上させます。

疲れ強さの向上（拡散層、圧縮残留応力の効果）

化合物層の下部に形成される拡散層は平滑、切り欠き材・溶接部の疲れ強さ向上。

曲げ強度の向上

無処理材に比べ、イソナイト処理品は 約２～ ３倍曲げ強度が向上します。

耐熱性の向上

３００℃～６００℃の温度域でも軟化せず、耐摩耗性を維持。

耐食性の向上

イソナイト処理により生成される化合物層は非金属組織の為、亜鉛・ユニクロメッキと同等の耐食性を維持します。

イソナイト複合処理

イソナイト処理＋後処理を加えること により、さらに性能がＵＰ。

（１）イソナイト処理＋酸化皮膜処理（ＱＰＱ処理）・・・高耐食性・耐摩耗性向上

（２）イソナイト処理＋パルリューベ処理（個体潤滑材処理）・・・摩擦係数低減・耐食性向上

（３）イソナイト処理＋研磨加工・・・耐食性・耐摩耗性向上

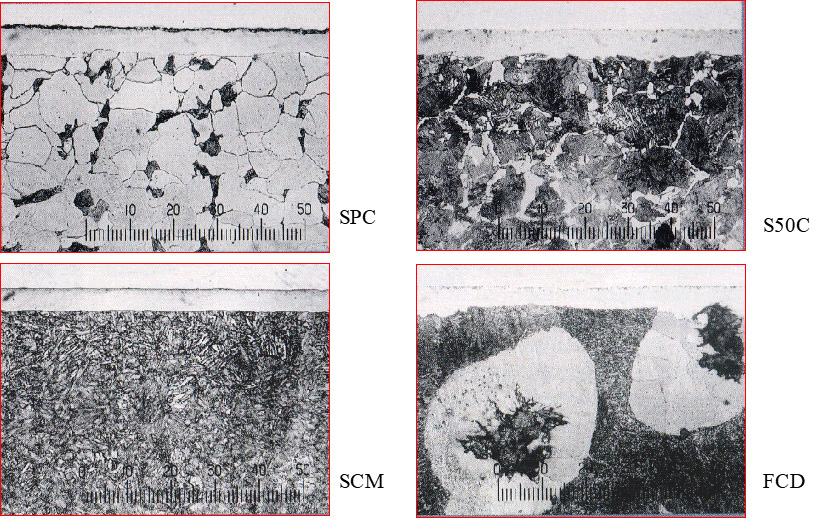

「 イソナイト処理組織写真 」

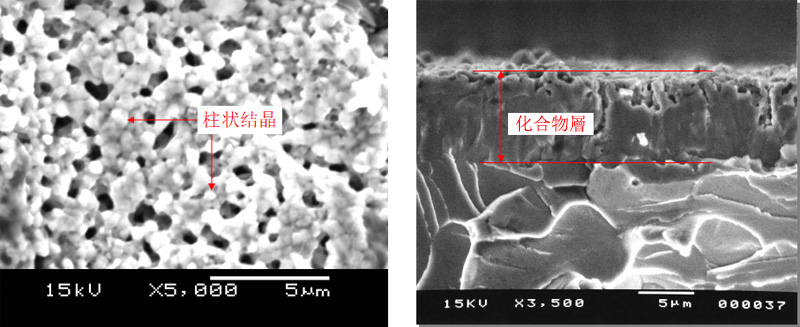

「表面SEM照片」

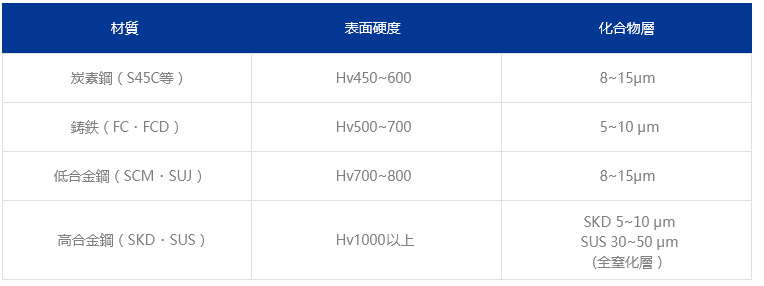

「 イソナイトの材料別特性 」

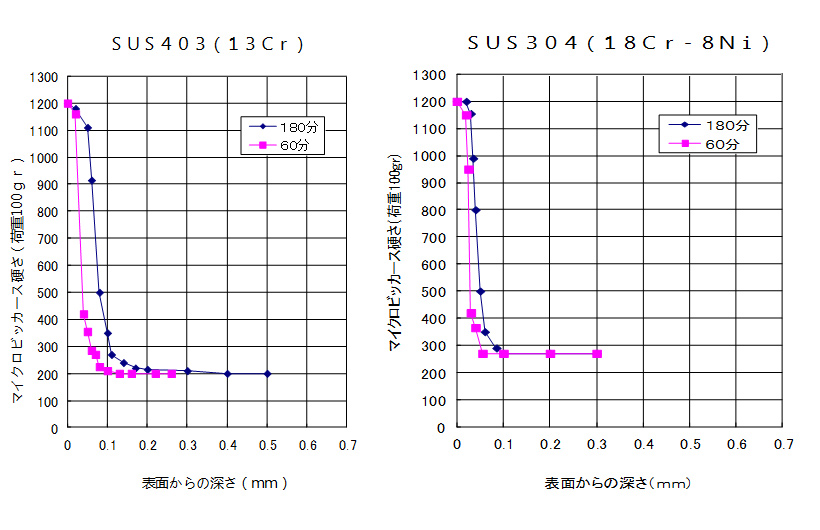

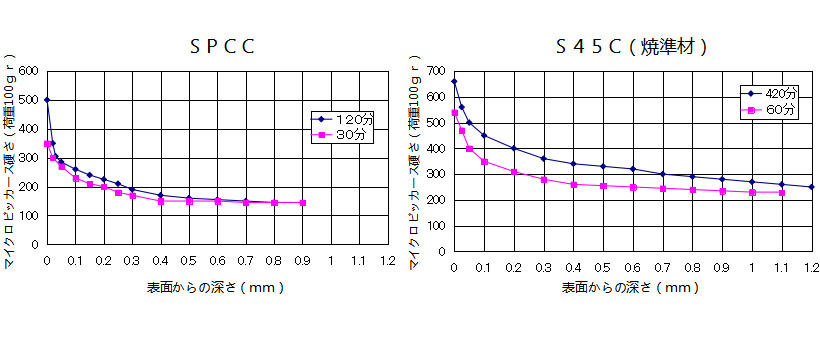

 「 材料別断面硬度分布 」
